    بایگانی برای رده لوله مانیسمان

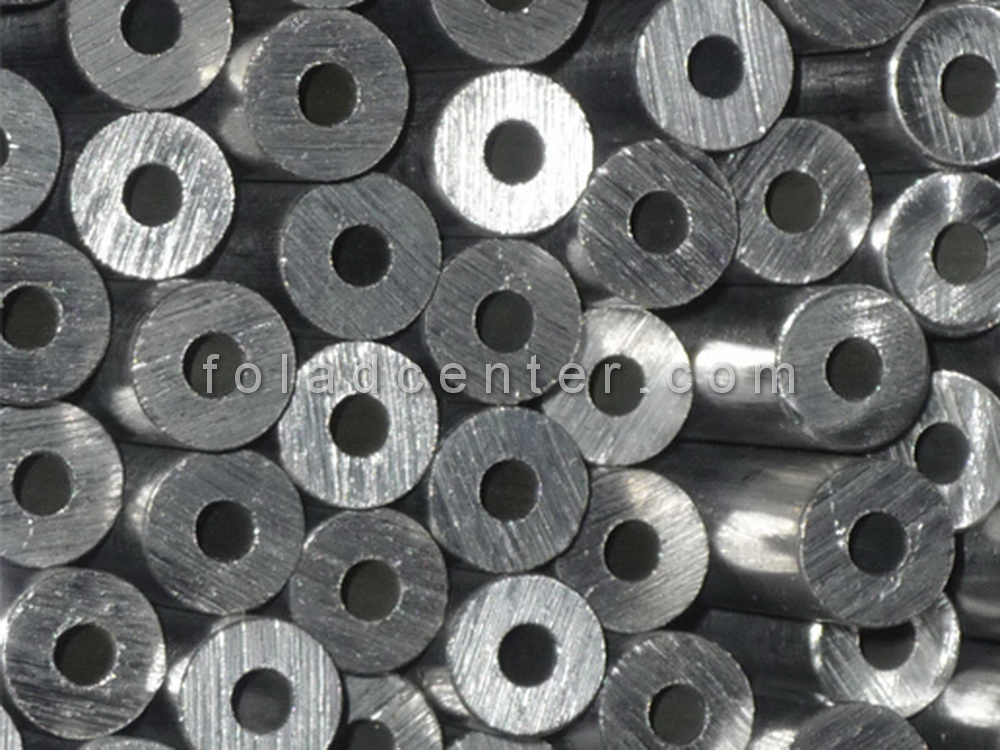

    لوله مانیسمان رده 30

    لوله مانیسمان رده ۳۰

    لوله مانیسمان رده ۳۰

    لوله های مانیسمان در رده های مختلف تولبد میشود از رده های ۲۰ تا رده های ۸۰ پس در هنگام خرید توجه داشته باشید و قبل از خرید برای بهبود خرید مشاوره بگیرید لوله های مانیسمان در رده ها و سایز های مختلف تولید میشود که هرکدام کارایی خاص خود را در بر دارد لوله مانیسمان رده ۳۰ جز لوله های رده مناسب است.

    لوله های مانیسمان چرا به این نام مشهور است؟

    سالها پیش شخصی به تام مانیسمان موفق شد لوله ای را تولید کند که از نظر کیفیت و مقاومت بسیار خوب بود این لوله ها فاقد درز و شکاف بود به همین دلیل نام این لوله ها را لوله های مانیسمان گذاشتن. سال ها بعد افراد سود جو برای سود بیشتر لوله های درز دار را با نام های لوله مانیسمان بدون درز به مشتری ها عرضه میشد این لوله ها از کیفیت و مقاومت اصلی لوله های مانیسمان بر خوردار نبود .

    تفاوت لوله های مانیسمان و درز دار

    لوله های در هنگام تولید از قالب ها میگذرد و بدون درز و شکاف تولید میشود زیرا بعد از تولید نیازی به جوش دادن ندارد ولی لوله های درز دار از ورق ها تولید میشود و نیاز دارد که بعد از جمع شدن ورق ها به اندازه تایین شده درز های لوله ها جوش داده شود این ذرز ها بعد از جوش خوردن معمولا دیده میشوند ولی امروزه روش هایی به وجود امده که لوله ها درز مخفی تولید میشود که تنها به ازمایشگاه فرستادن لوله ها مشخص میشود که حدود یک هفته به طول می انجامد .

    بیشتر بدانید
    لوله مانیسمان رده 160

    لوله مانیسمان رده ۱۶۰

    لوله مانیسمان رده ۱۶۰

    لوله مانیسمان رده ۱۶۰ کربنی، یک لوله کربنی آلیاژیست. از این لوله‌ها برای انتقال مواد کم‌فشار (مانند آب و گاز)، استفاده‌های ساختاری و… استفاده می‌شوند. لوله مانیسمان رده ۱۶۰ به صورت سیاه، گرم‌نورد، گالوانیزه شده مناسب کویل کردن، خم کردن، فلنج کردن و دیگر مصارف خاص و با قابلیت جوشکاری موجود است.

    به عبارت دیگر لوله مانیسمان رده ۱۶۰ از لوله های بدون درز می باشد ضخامت آن طب استاندارد، ASME B36.19 ،ASME B36.10  رده ۱۶۰ می باشداین لوله ها بدون درز جوش بوده که جهت مصرف صنعتی مورد استفاده قرار می گیرد.

    لوله رده ۱۶۰ نسبت به لوله های رده ۲۰، رده۴۰، رده۸۰ دارای ضخامت و قطر بالاتری است به همین دلیل می تواند در فشار و دمای بیشتری مقاومت کند و میتوان از لوله های رده ۱۶۰ در سیستم های فشار و دمای بالا استفاده کرد.

    قطر بیرونی لوله رده ۱۶۰ (O.D) لوله بدون درز رده ۱۶۰ با لوله های رده ۴۰ و ۸۰ هم سایز است و تنها ضخامت و وزن آنها فرق دارد.

    لوله های بدون درز رده ۱۶۰ از سایز ۱٫۲ تا ۱۶ اینچ با برند لوله چینی وارداتی با داشتن شناسنامه یا CERTIFICATE در مجموعه فولادسنتر موجود می باشد.

    جهت اطلاعات بیشتر با کارشناسان فروش این مجموعه تماس حاصل فرمایید.



    بیشتر بدانید

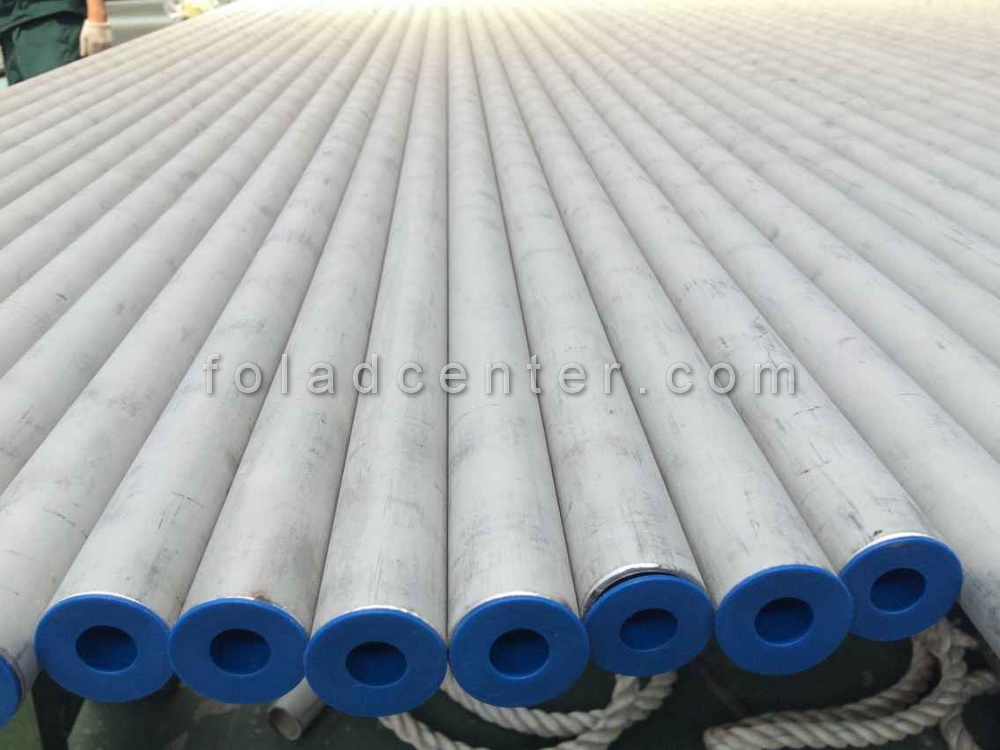

    لوله مانیسمان رده 80

    لوله مانیسمان رده ۸۰

    لوله مانیسمان رده ۸۰

    فرق لوله رده ۸۰ با لوله رده ۴۰

    معمولا کسانی که توی صنعت لوله و کار صنعتی هسنتد بهتر میدانند مانیسمان به چه معناست، چرا همه‌جا سخن از لوله مانیسمان رده ۸۰ و ۴۰ است؟ مواد به کار رفته در این لوله‎ها چیست؟

    لازم به ذکر است، رده ۸۰ و ۴۰ بیانگر اندازه ضخامت دیواره لوله هستند. اما چرا این اندازه‌ها اینقدر پر تقاضا هستند؟

    دلیلش اینجاست:

    به دلیل ظرفیت فشار عمومی‌شان، لوله فولادی رده ۸۰ و رده ۴۰ در صنایع بسیار متنوعی قابل استفاده هستند، به همین دلیل خریداران همیشه در پی خرید عمده این لوله‌‎ها می‌باشند.

    مواد ساخت لوله فولادی رده ۸۰ و ۴۰ هیچ محدودیتی ندارد. شما می‌توانید یک لوله مانیسمان رده ۴۰ با فولاد ضد زنگ، همچون ASTM A312 گرید ۳۱۶L سفارش دهید؛ یا یک لوله مانیسمان رده ۴۰ کربنی مانند API 5L، ASTM A53، ASTM A106B، A179، A252، A333 و…





    فرق لوله مانیسمان رده ۴۰ با لوله مانیسمان رده۸۰

    • لوله مانیسمان رده ۸۰ در وزن “ضخیم” و لوله مانیسمان رده ۴۰ در وزن “استاندارد” وجود دارد. برای ساخت لوله مانیسمان رده ۸۰ و رده ۴۰ از مواد یکسانی استفاده می‌شود.
    • لوله مانیسمان رده ۸۰ از لوله رده ۴۰ استحکام و استقامت بیشتری دارد.
    • هر دو لوله قابلیت استفاده ساختمانی دارند، اما استفاده از لوله رده ۴۰ مرسوم‌تر است.
    • لوله رده ۸۰ عموماً در مواردی که لوله روی سطح جاگذاری می‌شود، مورد استفاده قرار می‌گیرد. اما اگر نیازی به قدرت اضافی نباشد، لوله مانیسمان رده ۴۰ انتخاب مناسبی‌ست.
    • در مقایسه با لوله مانیسمان رده ۸۰، لوله رده ۴۰ از وزن کمتری برخوردار است.
    • تولید لوله مانیسمان رده ۸۰ مستلزم مصرف مواد اولیه بیشتریست که در نتیجه موجب افزایش قیمت نهایی قابل توجهی در این رده از لوله می‌شود.
    • اگر نیاز به انتقال مواد با دما یا فشار بالا باشد، لوله فولادی رده ۸۰ به دلیل ضخامت بیشترش بهترین گزینه است.

    نکته قابل توجه : فرق لوله های رده ۸۰ با لوله های رده ۴۰ و رده ی پایینتر در این است وزن و ضخامت کمتری دارند و از لحاظ قیمت هم متفاوت اند و از لحاظ نصب کردن لوله های رده پایین برای نصب کردن آسانتر است و به آسانی می توان آنها را نصب کرد ولی اگر در صورت نیاز بخواهیم این لوله ها را در جایی که دما و فشار کاری زیادی هست گزینه ی بهتر انتخاب لوله های رده ۸۰ می باشد فشار زیادی رو تحمل می کنند و دارای ضخامت بالایی هستند.

    شماره رده برای ابعاد لوله مانیسمان به چه معناست؟

    معمولاً برای توصیف اندازه لوله مانیسمان مورد نظرمان از “رده” لوله استفاده می‌کنیم که مربوط به ضخامت دیواره لوله است و با اعداد بخصوصی نشان داده می‌شود. شماره رده لوله یک اندازه ضخامت دیواره نیست، بلکه مجموعه‌ای از اندازه‌هاست. شماره رده‌های مختلف یعنی اندازه‎های ضخامت دیواره مختلف برای لوله‌هایی با قطر یکسان. رایج‎ترین شماره‌‎ رده‌های لوله مانیسمان ۵، ۱۰، ۲۰، ۲۰S،۳۰ ، ۴۰، ۴۰S، ۶۰، ۸۰، ۸۰S، ۱۰۰، ۱۲۰، ۱۴۰ و ۱۶۰ هستند. هرچه شماره رده بیشتر باشد، ضخامت دیواره و مقاومت در برابر فشار نیز بیشتر است.



    فرق لوله مانیسمان رده ۴۰ با رده ۸۰ در چیست؟

    فشار کاری لوله مانیسمان رده ۴۰

    لوله مانیسمان رده ۴۰ و ۸۰ به طور گسترده در صنایع مختلف جهان مورد استفاده‌ بوده و هرکدام مزایای خود را در مصارف مختلف دارند. برای مثال لوله مانیسمان رده ۴۰، به دلیل ضخامت دیواره کم‌اش، بهترین انتخاب برای صنایع و خط لوله‌هایی با فشار کم می‌باشد. در صورتی که لوله مانیسمان رده ۸۰ ضخامت دیواره و قابلیت تحمل فشار بیشتری دارد. این خصوصیت، لوله مانیسمان رده ۸۰ را تبدیل به یک گزینه ایده‌آل برای صنایع شیمیایی می‌کند. برای تفهیم بهتر تفاوت این دو رده می‌توان گفت لوله مانیسمان ۱” رده ۴۰ دارای حداقل ضخامت ۱۳۳” و ظرفیت فشار ۴۵۰ پوند بر اینچ است، در حالی که حداقل ضخامت همین لوله در رده ۸۰ برابر ۱۷۹” و ظرفیت فشارش ۶۳۰ پوند بر اینج است.

    بیشتر بدانید
    لوله مانیسمان رده 10

    لوله مانیسمان رده ۱۰

    لوله مانیسمان رده ۱۰

    مشخصات لوله مانیسمان چیست؟

    لوله مانیسمان رده ۱۰ یکی از این محصولات متنوع لوله‌ها می‌باشند که خود انواع مختلفی چه از لحاظ شکل ظاهری و چه از لحاظ کاربرد دارد. به طور کلی این مقاطع طویل و توخالی در دو نوع درزدار و بدون درز در واحدهای صنعتی تولید می‌شود که هر کدام شیوه تولید و خصوصیات و کاربردهای منحصر به فرد خود را دارد. در ادامه به بررسی عوامل موثر این لوله ها خواهیم پرداخت.

    لوله مانیسمان رده ۱۰ بدون درز در بازار با نام لوله مانیسمان و به عنوان مقاطع ضخیم و بسیار مقاوم تحت فشار شناخته می‌شود. دلیل این نامگذاری، به دلیل نام مخترع آن می‌باشد. برادران مانیسمان برای اولین بار در آلمان اقدام به تولید لوله بدون درز کردند که بعد از آن این مقاطع نام لوله مانیسمان رده ۱۰ را به خود گرفت. به طور کلی برای ساخت مقاطع بدون درز شمش فولادی را به شیوه نورد گرم حرارت داده سپس با شلیک سمبه ماتریس شمش را سوراخ و با عبور دادن از قالب‌های مخصوص کشش و نورد به سایزهای مورد نظر تبدیل و راهی کنترل کیفی نهایی می‌کنند. بیشترین درصد لوله مانیسمان رده ۱۰ موجود در بازار ایران از واردات کشور چین تامین می‌شود البته تولیدکنندگانی از قبیل کارخانه فولاد اهواز خط تولید فعال مقاطع مانیسمان را دارد.

    مانیسمان چیست؟

    لوله مانیسمان رده ۱۰ بدون درز لوله های یکپارچه از فولاد جامد که به صورت ورق یا میله تشکیل شده است تشکیل می شوند و به شکل گرد جامد معروف به “تخته” شکل می گیرند که سپس گرم می شوند و بر روی شکلی مانند میله سوراخ شده گرم می شوند تا لوله یا پوسته توخالی ایجاد کنند. این نوع لوله ها به دلیل توانایی مقاومت لوله مانیسمان رده ۱۰ در برابر فشار در مقایسه با سایر روشهای فرآیند ساخت لوله و همچنین سریع و مقرون به صرفه شناخته شده اند. لوله های یکپارچه به طور کلی در خطوط گاز و همچنین لوله هایی که دارای مایعات هستند استفاده می شود (JSTEEL، ۲۰۱۷). از آنجا که لوله های بدون درز قادر به تحمل فشارهای زیاد هستند ، آنها همچنین در برنامه های فشار قوی از جمله پالایشگاه ها ، سیلندرهای هیدرولیک ، صنایع هیدروکربن و در زیرساخت های نفت و گاز به طور گسترده ای مورد استفاده قرار می گیرند (Pearlite Steel، ۲۰۱۷). در مقایسه با انواع دیگر لوله کشی ، لوله های بدون درز نیازی به جوش و اتصالات ندارند و به سادگی توسط سطوح گرد جامد تشکیل می شوند که به استحکام و سایر خصوصیات آن از جمله مقاومت در برابر خوردگی می افزاید. لوله مانیسمان رده ۱۰مطابق گفته ASME ، این لوله ها همچنین در مقاومت در برابر فشار مکانیکی مؤثرتر بوده و فشار عملیاتی بالاتری نسبت به لوله های جوش داده شده دارند که به عنوان لوله های بدون درز شناخته می شوند (Ferrostaal، ۲۰۱۷). به طور کلی ، کاربرد لوله های بدون درز به ضخامت دیواره لوله مانیسمان رده ۱۰ بستگی دارد. برای تولید لوله هایی با دیواره های ضخیم تر نیاز به درجه حرارت بالاتر است که باعث کاهش مقاومت در برابر تغییر شکل و در نتیجه انحراف بیشتر می شود.

    رده لوله چیست؟

    ♣در بازار برای بیان ضخامت و وزن لوله از اصطلاح رده استفاده میشود. این پارامتر در واقع همان اسکجول لوله است. اسکجول لوله معیاری است که امروزه برای تعیین ضخامت جداره لوله ها هستند.

    بیشتر بدانید
    لوله مانیسمان رده 20

    لوله مانیسمان رده ۲۰

    لوله مانیسمان رده ۲۰

    قیمت لوله مانیسمان رده ۲۰

     فروش لوله مانیسمان رده معمولی

    لوله مانیسمان رده ۲۰ لوله ای است یک پارچه که به صورت بدون درز طراحی و ساخته میشوند از این جهت به انها لوله بدون درز(seamless ) نیز می گویند .

    در ساخت این لوله ها از شمش استفاده میشود و روال کار بدین گونه است که شمش را حرارت بالا میدهند .و سپس با استفاده از سمبه ها و قالب های مخصوص آن ها را به شکل های خاصی در می اورند.برای اینکه شکل لوله ها دقیقا به سایز  و اندازه مورد نظر مشتری برسد آن ها را تحت نورد و کشش قرار میدهند تا سایز مورد نظر به دست آید.

    “رده لوله” اصطلاح و عبارتی است که در بازار ایران رایج شده است و برای ضخامت و وزن لوله به کار میرود.این عبارت معادل اسکجول لوله است که معیاری برای تعیین ضخامت و O.D جداره لوله ها می باشد .

    لوله مانیسمان رده ۲۰ ضخامت و وزن کمتری نسبت به لوله مانیسمان رده ۴۰ دارد .این لوله در ایران استفاده کمتری نسبت به لوله رده ۴۰ دارد زیرا قابلیت  تحمل فشار کمتری نسبت به رده ۴۰ را داراست. این لوله در کارخانه های ایران و خارج از کشور مانند چین ،اوکراین ،روسیه و… طراحی  و ساخته میشود.

    ضخامت لوله ها بین ۲٫۵ تا ۱۲٫۷۰ میلی متر می باشد و سایز طول لوله ها ۶ متر می باشد .وزن لوله ها براساس اندازه هایشان بین ۸ کیلوگرم تا ۱۵۹۸٫۷ کیلوگرم متغیر می باشند.

    لوله مانیسمان یا لوله بدون درز امروزه در صنعت کاربرد و استفاده گسترده ای پیدا نموده است. به طور کلی، لوله های مانیسمان به علت نبود درز در ساختار آنها، یکی از گزینه های کارآمد و راهگشا در صنایع حساس به شمار می روند.
    لوله مانیسمان در اواخر قرن ۱۹ و به وسیله یک مهندس آلمانی به نام مانیسمان ابداع گردید.براین اساس، نام اصلی این نوع از لوله های فولادی از مخترع آن گرفته شده است. علاوه بر این، لوله های مانیسمان به علت بدون درز بودن، در مقایسه با سایر لوله های تولید شده از درجه اهمیت بسیار بالایی برخوردار می باشند.

    جدول وزن سایز، ابعاد،ضخامت، لوله مانیسمان رده ۲۰

    اندازه اینچ قطر خارجی اینچ قطر خارجی میلی متر ضخامت اینچ ضخامت میلی متر

    وزن پوند بر فوت

    وزن کیلوگرم بر متر
    ۸ ۸,۶۲۵ ۲۱۹,۱ ۰,۲۵۰ ۶,۳۵ ۲۲,۳۶ ۳۳,۳۱
    ۱۰ ۱۰,۷۵۰ ۲۷۳,۰ ۰,۲۵۰ ۶,۳۵ ۲۸,۰۴ ۴۱,۷۷
    ۱۲ ۱۲,۷۵۰ ۳۲۳,۸ ۰,۲۵۰ ۶,۳۵ ۳۳,۳۸ ۴۹,۷۳
    ۱۴ ۱۴,۰۰۰ ۳۵۵,۶ ۰,۳۱۲ ۷,۹۲ ۴۵,۶۱ ۶۷,۹۰
    ۱۶ ۱۶,۰۰۰ ۴۰۶,۴ ۰,۳۱۲ ۷,۹۲ ۵۲,۲۷ ۷۷,۸۳
    ۱۸ ۱۸,۰۰۰ ۴۵۷,۰ ۰,۳۱۲ ۷,۹۲ ۵۸,۹۴ ۸۷,۷۱
    ۲۰ ۲۰,۰۰۰ ۵۰۸,۰ ۰,۳۷۵ ۹,۵۳ ۷۸,۶۰ ۱۱۷,۱۵
    ۲۲ ۲۲,۰۰۰ ۵۵۹,۰ ۰,۳۷۵ ۹,۵۳ ۸۶,۶۱ ۱۲۹,۱۳
    ۲۴ ۲۴,۰۰۰ ۶۱۰,۰ ۰,۳۷۵ ۹,۵۳ ۹۴,۶۲ ۱۴۱,۱۲
    ۲۶ ۲۶,۰۰۰ ۶۶۰,۰ ۰,۵۰۰ ۱۲,۷۰ ۱۳۶,۱۷ ۲۰۲,۷۲
    ۲۸ ۲۸,۰۰۰ ۷۱۱,۰ ۰,۵۰۰ ۱۲,۷۰ ۱۴۶,۸۵ ۲۱۸,۶۹
    ۳۰ ۳۰,۰۰۰ ۷۶۲,۰ ۰,۵۰۰ ۱۲,۷۰ ۱۵۷,۵۳ ۲۳۴,۶۷
    ۳۲ ۳۲,۰۰۰ ۸۱۳,۰ ۰,۵۰۰ ۱۲,۷۰ ۱۶۸,۲۱ ۲۵۰,۶۴
    ۳۴ ۳۴,۰۰۰ ۸۶۴,۰ ۰,۷۵۰ ۱۹,۰۵ ۲۶۶,۳۳ ۳۹۶,۹۳
    ۳۶ ۳۶,۰۰۰ ۹۱۴,۰ ۰,۵۰۰ ۱۲,۷۰ ۱۸۹,۵۷

    ۲۸۲,۲۷

     لوله مانیسمان رده ۴۰

    لوله مانیسمان رده ۸۰

    لوله مانیسمان رده ۱۶۰

    لوله مانیسمان سپاهان

    بیشتر بدانید
